一：設備簡介

200PD系列，支持20路高清輸入，30路高清輸出，數字解碼服務器是視頻監控領域專注于解碼上墻的一款綜合化設備，搭載嵌入式linux系統，保障系統的穩定運行；采用了硬件模塊化設計，極大的降低了帶寬對系統的影響。

可以在大型、超大型數字安防監控系統中實現解碼、編碼、拼接、分割、開窗漫游，畫中畫等功能，為工程項目最大程序解決大數據數字化監控系統提供解碼上墻及多信號輸入編碼等提供一站式解決方案。系列200PD數字解碼服務器

兼容標準的ONVIF品牌網絡攝機解碼，兼容主流品牌?？担笕A，宇視，雄邁NVR/DVR預覽和錄像回放，選配H.265編碼卡支持HDMI輸入接口，將外部電腦上墻顯示或者拼接。兼容性，靈活性更強；可廣泛應用于超市、商鋪、辦公樓、住宅小區、辦公樓、學校、酒店、工廠等監控場所，為用戶方便的提供了視頻監控切換和電腦上墻管理的價值。

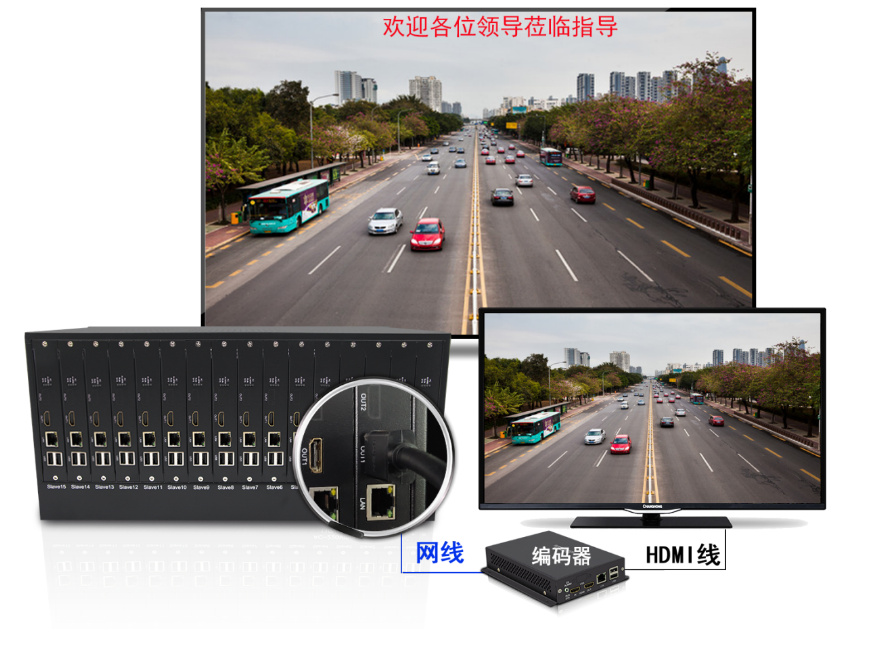

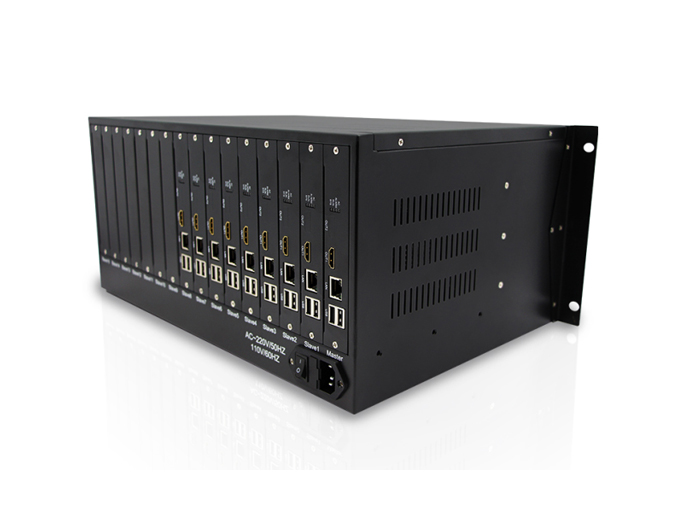

設備外型

二：設備結構：

● 整機結構：設備采取模塊化結構設計，一臺機可根據需求由多模塊裝配而成；

● 單模塊主板：單卡帶1路HDMI2.0輸出，向下兼容HDMI1.3版本；

● 設備結構：采用多模塊插卡設計，1U標準機箱可裝配4個模塊主板，5U機箱最多可裝配16個模塊主板，在有需求時，可定制10U及更大機型，多機可級聯，設備另配USB、RS485等標準接口。

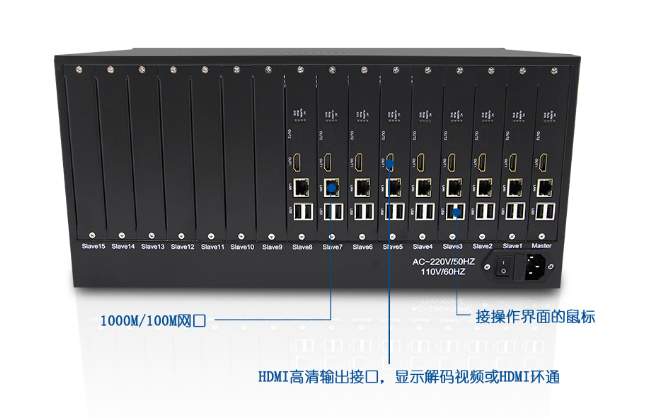

  物理接口

三：單模塊主板功能：

1、 解碼：

◆ 支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASP L0-L5、MJPEG/JPEG Baseline解碼；

◆ 最大單口支持36分割；

◆ 單卡支持可同時解碼36個通道IPC解碼上墻；

◆ 整機滿配支持64路1080P同時解碼顯示；

◆ 單卡解碼性能：1路=4K；4路=1080P；9路=720P；25路=D1；36路=CIF視頻解碼；

◆ 解碼像素：支持4K、500W、300W、200W、130W等標準視頻解碼；

◆ 支持PAL/NTSL等標準格式；

◆ 支持標準ONVIF IPC及主流品牌接入；

◆ 支持RTSP直接視頻取流；

◆ 支持地域名方位OSD名稱疊加顯示和IP地址等解碼通道的字符疊加上墻；

◆ 支持網絡自動實時檢測是否斷線；

◆ 支持主流品牌?？?，大華，宇視，雄邁等NVR/DVR預覽解碼和錄像回放，

◆ PC客戶端支持部分（4-20個）實時解碼，并與監控上實時顯示的視頻畫面同步

2、 支持外置編碼器輸入：

◆ 支持外置H.265編碼器HDMI信號接入；

電腦信號上墻

3、 輸出：

◆ 支持1個HDMI2.0接口輸出；向下兼容HDMI1.3等版本；

◆ 支持1個HDMI2.0輸出4K輸出，向下兼容分辨率1080P@60fps輸出;

◆ 單口支持1,4,6,8,9,10,16，25,36任意不規則切換分割；

4、 網絡：

◆ 單卡支持100/1000Mbps自適應網口，采用分布式設計；

5、 單卡主控：

◆ 首屏自帶嵌入式linux固件管理軟件，可脫離電腦操作；

◆ 支持專用網絡監控鍵盤控制，及可以在擴展控制模擬球機；

◆ 支持USB鼠標控制嵌入式界面操作；

◆ 支持PC平臺軟件可視化預覽操作；

 PC客戶端顯示實時視頻圖形

四：整機設備功能：

1、 輸出：

※ 拼接：實現多模塊輸出口的拼接，1U機型最大4屏拼接，5U機型最大16屏拼接，10U機型最大32屏拼接，可多級級聯，由多臺即實現更大型，超大型拼接；

※ 分割：單口支持1,4,6,8，9，10,16，25，36任意不規則切換分割，

※ 畫中畫：支持任意拼接,支持拼接之后依然可以分割，并且支持畫中畫開窗功能；

※ 開窗功能：可實現拼接過后依然可以進行切屏操作，并且可以畫中畫隨意跨屏漫游；

※ OSD疊加：支持網絡攝像機標注疊加方位疊加，IP地址疊加，通道號疊加，及網絡等異常信息疊加；

※ 錄像機管理：支持主流品牌?？担笕A，宇視，雄邁等NVR/DVR預覽解碼和錄像回放，

※ 解碼：支持標準ONVIF IPC及主流品牌接入，整機滿配支持64路1080P同時解碼顯示；

※ 取流： 支持RTSP直接視頻取流；

※ 解碼性能：1路=4K；4路=1080P；9路=720P；16路=D1；25路=D1,36路=CIF視頻解碼；

※ 支持網絡自動實時檢測是否斷線；

※ 解碼格式：支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASP L0-L5、MJPEG/JPEG Baseline解碼；

※ 解碼像素：支持4K、500W、300W、200W、130W等標準視頻解碼；

※ 網絡檢測：支持網絡自動實時檢測是否斷線；

2、 操作控制：

※ 系統自帶UI，實現鼠標接入后HDMI口直接在視頻上疊加操作界面，直觀簡便快捷操作部署設備；

※ 支持網絡鍵盤直接操作控制全部功能；

※ 支持單安裝版平臺軟件可視化控制,既可以在PC客戶端上實時播放電視墻正在解碼的視頻，近距離可視化部署和監測視頻監控墻；

※ 提供SDK，支持第三方軟件接入控制；

3、 特色功能：

※ 支持監控墻場景記憶，自動及手動切換調用場景;

※ 最大支持32個監控墻場景記憶保存；

※ 支持場景及群組按時間間隔的方式在單個或多個窗口上輪巡；

※ 支持虛擬LED字幕滾動功能，可以編輯歡迎詞，作為監控墻的主題；

4、 運維：

※ 帶內嵌數據庫，PC客戶端可對用戶設置好的IPC參數可導出和導入；

※ 支持在線網絡一鍵升級;

5、 網絡環境要求：

※ 工業級千兆核心交換機：非管型核心交換機背板帶寬48Gbps,包轉發率需達到36Mpps，建議使用交換機品牌及型號：華為S1724G-AC，華為S5720S-28P-LI-AC，華為S1720-52GWR-4P，華三SMB-S1224F，華三SMB-S1824G，華三S5024PV3-EI，華三S1248.

※ 核心網線：采用超5類或者6類線材網線。

※ 前端網絡：前端可采用百兆交換機和5類網線即可，如是跨網段的前端網絡攝像機子網掩碼應修改為255.255.0.0。

五：機箱尺寸

六：訂貨型號

 JSD200PD

解碼格式：H.265/H.264

整機解碼能力：16路4K/800W/600W；

64路1080P；

128路720P；

400路D1；

單屏畫面分割：1畫面=800W/600W/500W

4畫面=1080P

6畫面 =720P；

8畫面 =720P；

9畫面=720P；

10畫面 =D1；

16畫面=D1;

25畫面=D1；

36畫面=CIF
